Aperçu Produitsconvoyeur de carte PCB de smtMachine de convoyeur de PCB SMT chargée automatiquement avec commande PLC pour 80x50-330x250mm PCB Taille et boîte de matériaux 355*320x565mm
Automatic Loader SMT PCB Conveyor Machine with PLC Control for 80x50-330x250mm PCB Size and 355*320x565mm Material Box
Automatic Loader SMT PCB Conveyor Machine with PLC Control for 80x50-330x250mm PCB Size and 355*320x565mm Material Box

Machine de convoyeur de PCB SMT chargée automatiquement avec commande PLC pour 80x50-330x250mm PCB Taille et boîte de matériaux 355*320x565mm

Détails sur le produit:
Place of Origin: Shenzhen ,China
Nom de marque: TOP-KING
Certification: ISO9001:2008;RoHS
Model Number: CHT-CLD-303C
Conditions de paiement et expédition:
Minimum Order Quantity: Five channels
Prix: Négociable
Packaging Details: Film at inner,10 pcs one bundle,packing in woven bag.
Delivery Time: 15-20 working day after received the deposit(The actual situation according to the quantity)
Payment Terms: T/T
Supply Ability: 1000 channels per day
Contactez
  • Détail Infomation
  • Description de produit

Détail Infomation
Direction des circuits imprimés: LR/RL Taille du PCB: Pour les appareils à commande numérique
Poids: 185 kg Dimension limite: Pour les appareils à commande numérique
Hauteur du PCB: 900 ± 20 mm Tailles des boîtes de matériel: 355*320x565mm
Mettre en évidence:

Matériel Tailles de boîtes SMT convoyeur PCB

,

Transporteur de PCB SMT à charge automatique

,

Convoyeur de PCB SMT de 330x250 mm

Description de produit

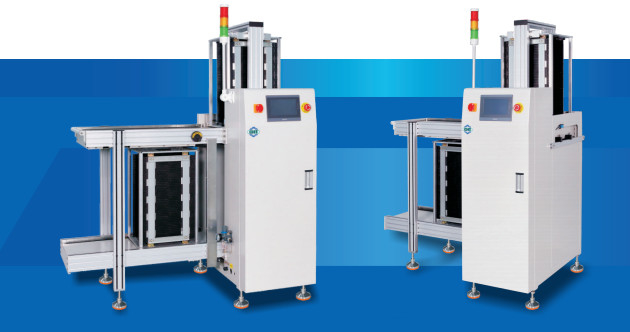

Machine de convoyeur de PCB SMT à charge automatique
Vue d'ensemble du produit

La machine de convoyeur de circuits imprimés de la série SMT/chargeuse automatique conçue pour les circuits imprimés de taille 80x50-330x250 mm et les boîtes de matériaux de taille 355*320x565 mm.

Principales caractéristiques
  • Dispositif de carte de circuit supérieure de la ligne de production SMT
  • Contrôle PLC avec système de fonctionnement HMI couleur
  • Structure de plaque de poussée à moteur pas à pas avec vitesse de plaque de poussée réglable
  • Système de freinage auxiliaire de positionnement pour un positionnement précis
  • Vitesse de levage rapide et efficacité de production élevée
  • Protection des circuits de distribution électrique multiples pour la sécurité et la fiabilité
  • Système d'alarme sonore et lumineuse avec signaux texte
  • Communication standard du signal SMEMA
Paramètres techniques
Définition Utilisé pour envoyer automatiquement des circuits imprimés à la chaîne de production
Nombre de périodiques Le convoyeur supérieur: 2 no. Le convoyeur inférieur: 2 no.
Temps pour les PCB d'aliments Approximativement 6 secondes ou spécifiées par le client
Changement de revue au fil du temps Approximativement 35 secondes ou spécifié par le client
Indice de hauteur 10, 20, 30, 40 mm d'écart ou spécifié par le client
Énergie et charge électrique 220V (CA, SP) 300VA maximum
Pression de l'air et débit d'air 4 à 6 bar, maximum 0,1 l/min, maximum 0,2 l/min
Épaisseur des PCB 00,6 mm min
Paramètres de spécification
Nom du modèle Le S-CHT M-CHT L-CHT XL-CHT
Taille des PCB (L*W) Pour les appareils à commande numérique 80x50 à 460x330 mm 80x50 à 510x390 mm 80x50 à 510x460 mm
Tailles des boîtes de matériaux (L*W*H) 355*320x565 mm 460x400*565 mm 535x460*570 mm Pour les appareils à commande numérique
Le poids 185 kg Pour les produits: 225 kg 245 kg
Dimension limite (L*W*H) Pour les appareils à commande numérique 1690 x 860 x 1120 mm La taille de l'appareil doit être comprise entre 1 mm et 2 mm. La taille de l'appareil doit être comprise entre:
