Aperçu Produitsconvoyeur de carte PCB de smtMachine de convoyeur de PCB SMT avec commande PLC réglable de vitesse et norme SMEMA pour une manipulation efficace des PCB
SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling
SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling
SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling

Machine de convoyeur de PCB SMT avec commande PLC réglable de vitesse et norme SMEMA pour une manipulation efficace des PCB

Détails sur le produit:
Place of Origin: Shenzhen ,China
Nom de marque: TOP-KING
Certification: ISO9001:2008;RoHS
Model Number: CHT-CLD-303H
Conditions de paiement et expédition:
Minimum Order Quantity: Five channels
Prix: Négociable
Packaging Details: Film at inner,10 pcs one bundle,packing in woven bag.
Delivery Time: 15-20 working day after received the deposit(The actual situation according to the quantity)
Payment Terms: T/T
Supply Ability: 1000 channels per day
Contactez
  • Détail Infomation
  • Description de produit

Détail Infomation
Taille des PCB ((L*W): Pour les appareils à commande numérique Direction des circuits imprimés: LR/RL
Hauteur du PCB: 900 ± 20 mm Tailles de boîte de matériel (L*W*H): 355*320x565mm
Poids: 205kg Dimension de limite (L%22W%22H): Pour les appareils à commande numérique
Condition: Nouveau Standard: SMEMA
Taille de transmission: 900 ± 50 mm (réglable) Plage de largeur des PCB: 50 ~ 460 mm
Vitesse: 0,5 à 20 mètres par minute (réglable) Capacité de charge: Jusqu'à 5 kg par PCB
Usage: smt Système de contrôle: PLC de KEWEI et capteur de Panasonic
Largeur de la carte PCB: 60~460mm Temps de transmission des PCB: 8 à 15S/pcs
Méthode de contrôle: Contrôle manuel ou automatique Mode de travail: Manuel, automatique
Alimentation en air: 4 à 6 kgf/cm2 Poids approximatif: 60 kg
Taper: Produits liés aux machines SMT
Mettre en évidence:

Machines de convoyeur à PCB de la série SMT

,

La machine de déchargement automatique du convoyeur PCB

,

Série SMT CONVEYEUR de PCB

Description de produit

Transporteur de PCB SMT
Conçus pour la collecte de circuits imprimés de la chaîne de production avec système de chargeur de convoyeur supérieur et inférieur
Vue d'ensemble du produit

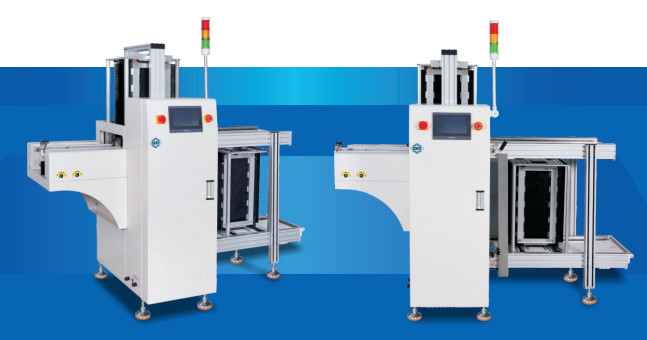

SMT SERIES PCB CONVEYER MACHINE / Automatic Unloader - Un dispositif de fermeture spécialisé pour les lignes de production SMT dotées de systèmes d'automatisation et de sécurité avancés.
Principales caractéristiques
  • Dispositif de fermeture des cartes de circuits imprimés de la ligne de production SMT
  • Contrôle PLC avec système de fonctionnement HMI couleur
  • Structure de plaque de poussée à moteur pas à pas avec vitesse de poussée réglable
  • Système de freinage auxiliaire de positionnement pour un positionnement précis et une levée rapide
  • Protection des circuits de distribution électrique multiples pour la sécurité et la fiabilité
  • Système d'alarme sonore et lumineuse avec indications textuelles pour une utilisation et une maintenance faciles
  • Communication standard du signal SMEMA
Paramètres techniques
Définition Utilisés pour la collecte de circuits imprimés de la chaîne de production
Nombre de périodiques Le convoyeur supérieur: 2 no. Le convoyeur inférieur: 2 no.
Temps d'alimentation des PCB Approximativement 6 secondes ou spécifiées par le client
Temps de changement de magazine Approximativement 35 secondes ou spécifié par le client
Indice de hauteur 10, 20, 30, 40 mm d'écart ou spécifié par le client
Énergie et charge électrique 220V (CA, SP) 300VA maximum
Pression de l'air et débit d'air 4 à 6 bar, jusqu'à 0,2/min
Épaisseur des PCB 0.6 mm au minimum
Spécifications du modèle
Nom du modèle Le S-CHT M-CHT L-CHT XL-CHT
Taille du PCB (L × W) 80 × 50-330 × 250 mm 80 × 50-460 × 330 mm 80 × 50-510 × 390 mm 80 × 50-510 × 460 mm
Taille de la boîte de matériau (L × W × H) 355 × 320 × 565 mm 460 × 400 × 565 mm 535 × 460 × 570 mm Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces.
Le poids 205kg 235 kg 265kg 285kg
Dimension limite (L × W × H) Pour les appareils de traitement des eaux usées 1690 × 860 × 1120 mm Pour les véhicules à moteur à combustion Pour les véhicules à moteur électrique
À propos de notre société
Shenzhen Jingji Technology Co., Ltd est un fabricant professionnel spécialisé dans la conception, la production et la vente d'équipements de stockage industriels, d'équipements de production flexibles,équipement d'automatisationLa société distribue également des périphériques antistatiques.
Nous fournissons une planification logistique globale pour optimiser l'utilisation des ressources tout au long de la chaîne d'achat et d'approvisionnement.Notre objectif ultime est de fournir des solutions de service complètes qui répondent aux exigences exactes des clients, améliorer la qualité des produits et accroître la satisfaction des clients dans les industries du stockage, de la logistique et de l'automatisation.
