Solution complète du système de support de tuyauterie - Joints de tuyauterie métallique HJ-1 pour stockage industriel

Description de produit

Aperçu du produit

Un système de tuyauterie n'est fiable qu'à son point de connexion le plus faible, et le joint métallique HJ-1 est conçu pour être cette base fiable. Conçu spécifiquement pour les tuyaux de racks de 23 mm d'épaisseur de paroi, le HJ-1 utilise un corps en acier laminé à froid CRS usiné avec précision avec une finition par électrophorèse noire pour offrir une connexion structurellement saine, résistante à la corrosion et, surtout, réutilisable lorsque les configurations du système doivent changer. Le HJ-1 est livré en kit complet : deux corps de joint H-1 plus la quincaillerie M6x25 requise pour un assemblage complet, il n'y a donc pas de fixations manquantes ou de problèmes de compatibilité lors de l'installation. Le mécanisme de connexion boulonnée utilise la quincaillerie M6 pour créer un joint de type pince qui capture le tuyau des deux côtés – une configuration de serrage double face qui répartit les forces de charge plus uniformément que les alternatives à pince unique et réduit les concentrations de contraintes sur la paroi du tuyau.

Spécifications techniques

Avantages clés

· Livraison en kit complet – le HJ-1 est livré avec les joints H-1 et la quincaillerie M6x25, éliminant le problème courant de réception de quincaillerie structurelle sans les fixations nécessaires pour terminer l'assemblage

· Compatibilité standard avec les tuyaux de 23 mm – le HJ-1 est conçu spécifiquement pour l'épaisseur de paroi de tuyau de 23 mm qui est la norme pour les applications de racks de tuyauterie industriels, garantissant un ajustement dimensionnel sans calage ou modification personnalisée

· Géométrie de joint à double serrage – les deux joints H-1 de chaque HJ-1 créent une configuration de serrage symétrique qui répartit les charges mécaniques plus uniformément et réduit les concentrations de contraintes à l'interface de la paroi du tuyau

· Acier laminé à froid CRS avec électrophorèse – le même matériau et la même spécification de revêtement utilisés dans les environnements industriels exigeants, offrant la combinaison de résistance structurelle et de résistance à la corrosion requise par les systèmes de racks de tuyauterie

· Réutilisable pour la gestion du cycle de vie du système – contrairement aux systèmes soudés qui sont assemblés de manière permanente, le HJ-1 peut être démonté et les joints et tuyaux redéployés dans de nouvelles configurations, prolongeant la durée de vie utile de l'investissement matériel sur plusieurs configurations d'installations

Applications

Construction complète de systèmes de racks de tuyauterie pour entrepôts et centres de distribution, ossatures de lignes de production, rayonnages de stockage industriels, structures de support de mezzanines et de plateformes, cadres de support de convoyeurs et cadres de protection de machines. La nature réutilisable du système HJ-1 en fait le choix privilégié pour les opérateurs de logistique tiers et les fabricants sous contrat qui peuvent avoir besoin de récupérer et de redéployer leur infrastructure de rayonnage à la fin d'un contrat, et pour toute installation qui gère activement sa configuration dans le cadre d'un programme d'amélioration continue ou d'excellence opérationnelle.

Pourquoi ça marche

L'ingénierie d'un joint de rack de tuyauterie boulonné implique un compromis subtil mais important entre la force de serrage et l'intégrité de la paroi du tuyau. Le HJ-1 gère ce compromis grâce à sa conception de serrage H-1 en deux parties. Lorsque le boulon M6 est serré, les deux joints H-1 se rapprochent contre le tuyau de côtés opposés, créant ce que les ingénieurs appellent une condition de charge en « double cisaillement » au point de fixation. Le double cisaillement est important car il double approximativement la capacité de charge de la connexion par rapport à une pince unilatérale – la force est répartie sur deux sections transversales de la fixation au lieu d'une. Le substrat en acier laminé à froid CRS est important ici car le laminage à froid produit une structure de grain plus fine et plus cohérente que le laminage à chaud, ce qui signifie que les filetages de la quincaillerie M6 s'engagent proprement dans le corps du joint sans filetage croisé et maintiennent leur précharge sous vibration et charge dynamique. Le revêtement par électrophorèse y contribue en maintenant un coefficient de friction constant aux interfaces du joint – le revêtement ne se comprime pas et ne s'écoule pas à froid sous la charge de serrage comme le font les revêtements à base de polymères, de sorte que le joint maintient sa spécification de serrage sur des cycles d'assemblage et de démontage répétés.

Combinaison:

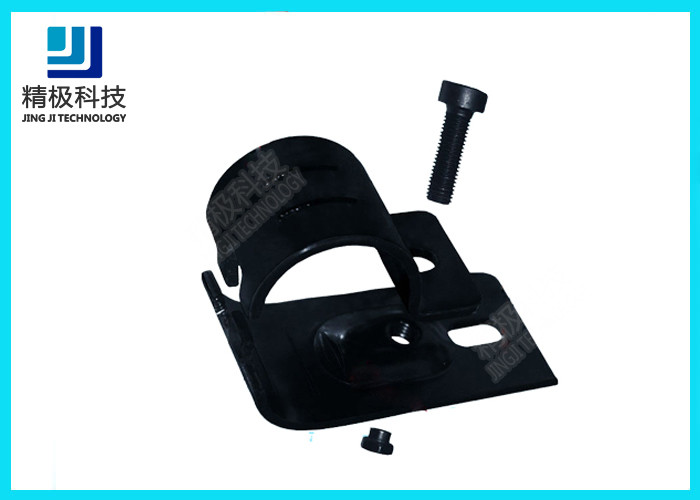

un HJ-1 est combiné avec 2 pièces de H-1, et un jeu d'écrous et de vis M56*25

Pourquoi choisir nos produits?
1) Nous sommes un fabricant direct de systèmes de racks de tuyauterie, nous produisons toutes les séries de matériaux pour systèmes de racks de tuyauterie, tels que les joints métalliques, les joints en plastique, les tuyaux flexibles, les pistes à rouleaux, les accessoires pour systèmes de racks de tuyauterie.
2) Nous produisons cette série de produits de joints métalliques pour tuyaux depuis plus de 10 ans, la première usine à produire des systèmes de racks de tuyauterie en Chine.
