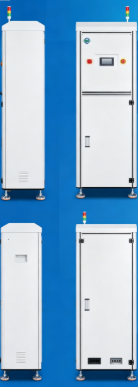

Transporteur de PCB SMT avec une efficacité de production élevée et une grande capacité de stockage pour répondre aux exigences complexes de manutention de PCB

1. Cette machine est équipée d'un panneau de commande tactile HMI dédié, permettant aux opérateurs de changer de fonction sans effort grâce à une interface visuelle claire et conviviale.
2. Construit autour d'un système de contrôle intelligent PLC, l'unité est équipée de protections de sécurité de circuits électriques multicouches pour offrir des performances de fonctionnement cohérentes et sans risque.
3. Il est préconfiguré avec 30 emplacements de stockage indépendants pour le stockage temporaire de PCB; les quantités de emplacements personnalisées sont acceptables en fonction des exigences du client.
4. Plusieurs modes de fonctionnement sont intégrés dans un seul dispositif, y compris le mode "premier arrivé, premier sorti" (FIFO), le mode "premier arrivé, dernier sorti" (FILO) et le mode de transport direct.
5. Un module de positionnement à entraînement servo est adopté, offrant un positionnement ultra-précis, un levage vertical rapide, un volume de stockage élargi et une productivité globale accrue de la ligne.
6. Il prend en charge les protocoles de communication de signaux SMEMA standard pour une connexion en douceur avec d'autres machines de production SMT.

• Scénarios d'application: agit comme une station tampon de PCB entre des machines de production SMT séparées; trier automatiquement les PCB qualifiés et défectueux après les tests AOI et les stocker dans des bacs séparés désignés.
• Quantité de stockage de PCB: Capacité standard de 30 circuits imprimés, capacité personnalisée disponible sur demande.
• Charge maximale par poids de PCB unique: 1,5 kg par planche
• Durée du cycle de fonctionnement uniqueEnviron 12 secondes.
• Options d'espacement de la couche de stockage: 20 mm ou 40 mm; les tailles d'espacement personnalisées sont prises en charge
• Entrée de puissance et consommation de puissance nominale: AC monophasé 220V, consommation de puissance maximale de 850VA
• Épaisseur minimale de PCB supportée: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. est spécialisée dans la conception, la fabrication et la vente d'équipements de stockage de matériaux industriels, de machines de production automatisées flexibles,et autres instruments d'essai automatisésNous fournissons également une gamme complète d'accessoires auxiliaires antistatiques.

Nous personnalisons des solutions intégrées de manutention des matériaux d'usine pour les fabricants afin de réduire le gaspillage de ressources inutiles tout au long de leurs processus d'approvisionnement et de chaîne d'approvisionnement.Notre mission principale est de fournir des services à guichet unique pour tous les clients, répondent pleinement à leurs exigences de production uniques, élèvent les normes de qualité des produits et augmentent la satisfaction des clients dans l'industrie de l'entreposage et de la logistique automatisés.

Veuillez contacter notre équipe à tout moment si vous avez des questions techniques ou des exigences d'équipement personnalisé, nous sommes prêts à vous offrir un soutien complet.

• Contrôle intuitif de l'écran tactile HMI pour un réglage facile des fonctions
• Contrôle PLC plus protection de sécurité multi-circuits pour un fonctionnement stable et sécurisé
• 30 emplacements de stockage temporaire standard, capacité de stockage personnalisable
• Mode tout-en-un: FIFO, FILO, directement à travers le transport
• Le positionnement servo garantit une grande précision, une vitesse de levage rapide, une grande capacité de stockage et un débit plus élevé
• Conforme à la communication standard SMEMA pour une intégration facile des lignes

• Fonction: PCB tampon entre les équipements SMT; classer les cartes OK/NG de l'AOI dans des conteneurs de stockage séparés
• Stockage standard: 30 pièces (personnalisables)
• Charge maximale par PCB: 1,5 kg
• Durée du cycle: ~ 12 s
• L'emplacement de stockage: 20/40 mm (personnalisable)
• Énergie: AC220V monophasique, maximum 850VA
• Épaisseur minimale du PCB: 0,6 mm

CHT350: PCB 80*50~510*350 mm, poids 245 kg, taille 600*950*1860 mm

CHT-460: PCB 80*50~510*460 mm, poids 265 kg, taille 600*1060*1860 mm

Shenzhen Jingji Technology Co., Ltd est un fabricant professionnel spécialisé dans les dispositifs de stockage automatisés, les équipements de production flexibles et les instruments d'essai,aux côtés des ventes de périphériques antistatiques.

Nous concevons des solutions logistiques sur mesure pour aider les usines à réduire les pertes de ressources de la chaîne d'approvisionnement.améliorer la qualité des produits et maximiser la satisfaction des clients dans le secteur de l'automatisation du stockage et de la logistique.

N'hésitez pas à nous contacter à tout moment pour toute question ou besoin personnalisé.
