Ligne de raccordement de PCB automatique bilatérale.

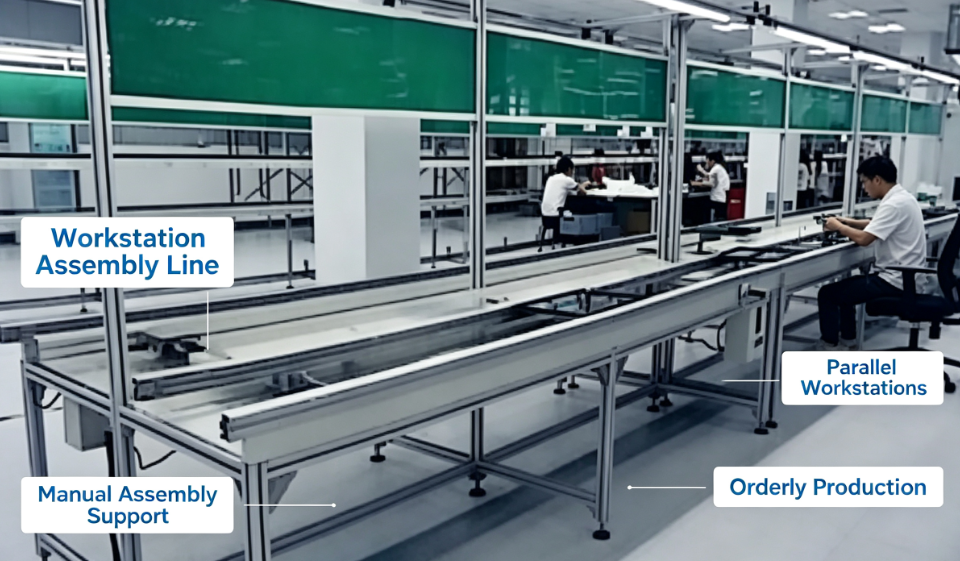

La ligne d'insertion automatique bilatérale JP-DIP800-B est spécialement conçue pour l'assemblage par insertion de composants traversants DIP dans les ateliers de fabrication électronique. Ce convoyeur à double poste de travail adopte un cadre en alliage d'aluminium et un système de transmission à bande antistatique, permettant aux opérateurs de travailler simultanément des deux côtés de la ligne pour le travail d'insertion de résistances, condensateurs, connecteurs et autres composants traversants sur PCB. Il peut se connecter de manière transparente avec la ligne de production SMT, la machine de soudure à vague, le chargeur et déchargeur de PCB pour former un flux de travail d'assemblage DIP complet. Largement appliqué pour l'électronique grand public, les appareils électroménagers, les cartes d'alimentation, l'électronique automobile, les ateliers d'assemblage de cartes de circuits de commande.

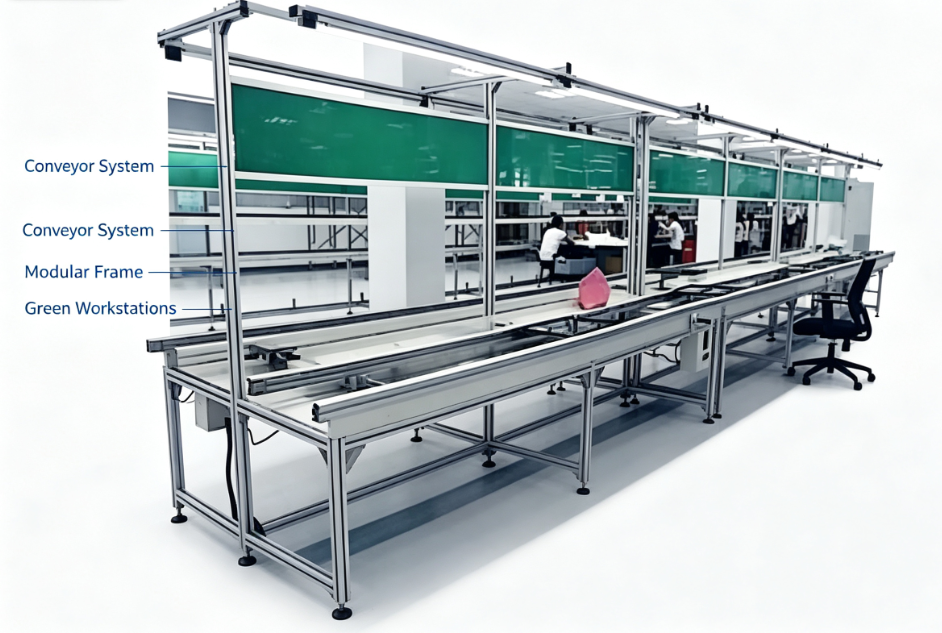

Structure principale et matériaux

1. Cadre: Cadre en profilé d'aluminium industriel 6063-T5 à haute résistance, traitement de surface anodisé, anti-corrosion, structure robuste, assemblage et démontage faciles. Pieds réglables pour la mise à niveau horizontale, s'adapte aux sols d'usine inégaux.
2. Bande transporteuse: Bande verte en PVC antistatique importée, résistance de surface 10⁶~10⁹Ω, élimine efficacement l'électricité statique pour protéger les composants PCB électroniques sensibles des dommages ESD. Résistant à l'usure, faible bruit, longue durée de vie.
3. Rail de guidage: Fente de guidage personnalisée en alliage d'aluminium pour PCB, largeur réglable, supporte différentes tailles de cartes PCB. La conception de la plaque anti-chute empêche la chute de la carte de circuit imprimé pendant le transport.
4. Système d'alimentation et d'entraînement: Moteur monophasé 220V à vitesse variable, régulation de vitesse continue de 0,1 à 5 m/min. Transmission par chaîne stable, faible friction, pas de pollution par l'huile sur les cartes PCB.
5. Accessoires de poste de travail: Équipé d'un panneau de travail vert antistatique, d'un système d'éclairage suspendu, d'un support de prises électriques, d'un support de stockage de composants, d'une rainure de gestion des câbles. Chaque poste est équipé d'un port de mise à la terre ESD.

Caractéristiques principales

Paramètres techniques

Industrie d'application

Carte de circuit imprimé d'appareils électroménagers, alimentation à découpage, carte de pilote LED, carte de commande électronique automobile, PCB de contrôleur industriel, carte de circuit imprimé électronique médicale, carte mère d'équipement de sécurité et autre production d'assemblage de composants traversants DIP.

Service personnalisé

Nous prenons en charge la personnalisation complète non standard. Notre équipe d'ingénieurs peut réaliser des plans d'agencement, des simulations 3D en fonction de la taille de votre atelier, des dimensions des PCB, des exigences de capacité de production. Nous fournissons des conseils d'installation sur site, une formation à l'exploitation et un service de maintenance après-vente.
