Détecteur automatique de dépôts et décharges de PCB, détecteur de plaques nues SMT

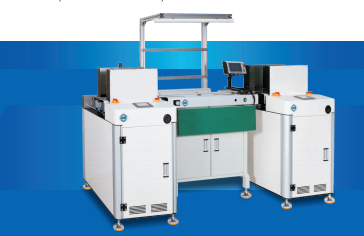

Ce chargeur et déchargeur de planche nue de type chute automatique CHT-CVP-600LD, également connu sous le nom de PCB Destacker, est un équipement d'automatisation essentiel assorti de la ligne de production SMT.Il réalise le chargement et la réception automatiques de cartes PCB nues brutes, remplaçant grandement l'alimentation et la collecte manuelles des cartes, réduisant les coûts de main-d'œuvre et le risque de contamination par les rayures de PCB.

La machine adopte un système de commande automatique PLC avec le panneau d'opération de bouton de la marque Fuji, un fonctionnement simple et une logique de programme stable.solide et durable, bonne résistance aux chocs, longue durée de vie en fonctionnement continu de l'atelier 24 heures sur 24.Les utilisateurs peuvent librement basculer en fonction des différentes technologies de production et des différents types de PCB..

La lame de poussée de la planche est en acier titane, avec une forte élasticité, pas facile à déformer,qui peut séparer doucement les planches nues empilées sans endommager la feuille de cuivre et la surface du PCBIl prend en charge la communication de signaux SMEMA standard, peut se connecter de manière transparente à l'imprimante d'écran, au monteur SMT, à la machine d'inspection AOI et à d'autres équipements SMT en amont et en aval,réalisation d'un raccordement entièrement automatique de l'ensemble de la chaîne de production.

La machine est équipée d'un convoyeur antistatique, dissipant efficacement l'électricité statique générée lors de la transmission de PCB, évitant les dommages électrostatiques aux cartes de circuits,conçus pour être utilisés dans les machines à écrire.

Paramètres techniques de base

• Temps de cycle d'alimentation en PCB: environ 6 secondes, personnalisable selon les exigences du client
• Capacité maximale des cartes: 200 pièces (pour les PCB nus d'une épaisseur de 1,6 mm)
• L'alimentation électrique: 220 V CA, en phase unique, max 1500 VA
• Besoin d'air: 4 à 6 bar, maximum 30 L/min
• Plage d'épaisseur des PCB: 0,6 mm ~ 4,0 mm
• Hauteur de transport: 900 ± 20 mm, hauteur de ligne SMT standard
• Direction de transmission de bord: L-R / R-L facultatif
• Poids total: 295 kg
• Dimension extérieure: L1690 * W900 * H1170 mm

Scénarios d'application

Il est largement utilisé dans le chargement et la collecte de cartes nues de PCB dans l'électronique grand public, l'électronique automobile, le module de communication, l'atelier d'assemblage de cartes d'alimentation SMT.Prise en charge de la modification personnalisée de la taille de la machine, qualité antistatique, configuration des capteurs, structure de protection de la sécurité, longueur du convoyeur et mise à niveau des fonctions.
