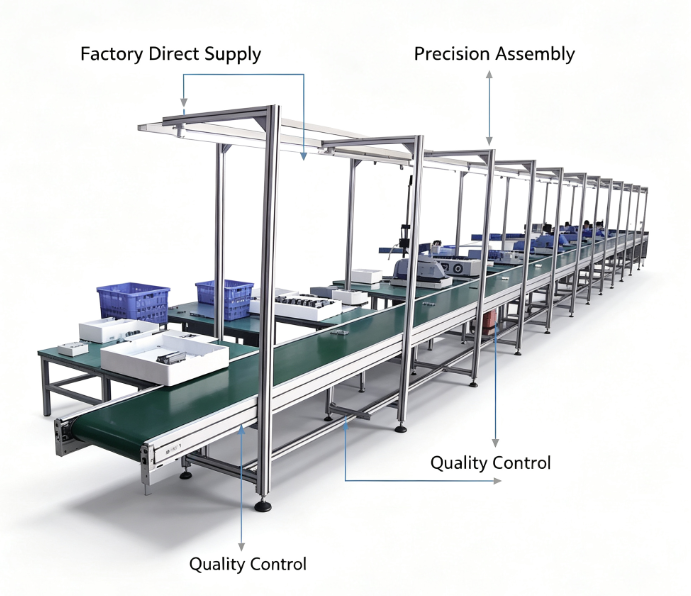

Banc d'assemblage de ligne de convoyeur antistatique JJ-ESD600
La ligne d'assemblage antistatique JJ-ESD600 est un poste de production modulaire spécialement conçu pour les ateliers de fabrication électronique. Elle combine une fonction de convoyage continu de matériaux avec des postes de travail manuels, largement adoptée pour l'assemblage d'électronique grand public, le soudage de PCB, l'assemblage de batteries au lithium, l'inspection de composants de précision et l'emballage des produits finis.
Cadre et structure

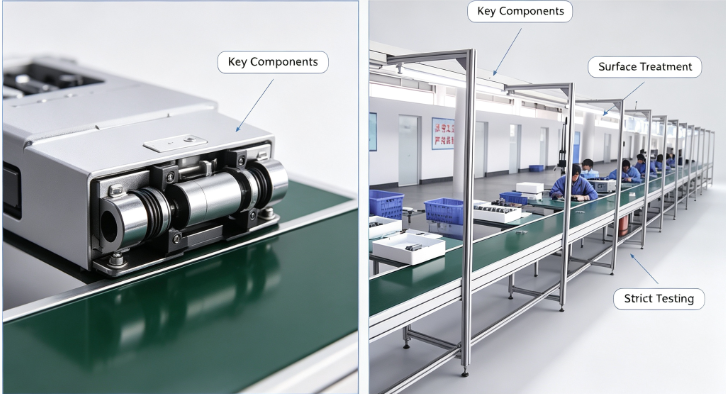

L'ensemble du cadre adopte un profilé en alliage d'aluminium industriel 4040, haute rigidité, anti-corrosion et antirouille. La conception d'épissure modulaire permet d'allonger ou de raccourcir librement toute la ligne en fonction de l'espace de votre atelier. Des pieds réglables en hauteur sont installés à chaque pied de support, pour équilibrer l'équipement sur un sol inégal, réduire les vibrations pendant le fonctionnement. La surface du cadre reste lisse sans bords tranchants pour éviter de rayer les opérateurs ou les composants.
Système de convoyeur antistatique
La bande de transport est une bande antistatique en PVC ESD de haute qualité. Sa résistance de surface est contrôlée entre 10⁶ et 10⁹Ω, ce qui permet de libérer la charge statique de manière sûre et continue. Elle évite les dommages dus aux décharges électrostatiques (ESD) aux puces électroniques sensibles, aux cartes de circuits imprimés et aux composants électroniques. La bande a une bonne résistance à l'usure, un faible coefficient de friction, elle ne se déforme pas facilement après un fonctionnement prolongé. La tension de la bande peut être ajustée par un tendeur pour éviter les déviations.
Entraînement et contrôle de vitesse
Équipé d'un système d'entraînement moteur à conversion de fréquence. La vitesse de fonctionnement du convoyeur peut être réglée en continu de 0 à 5 m/min. Les ouvriers d'usine peuvent ajuster la vitesse pour correspondre à votre cycle de production, adapté à l'assemblage de précision lent ou à la production par lots à vitesse moyenne. Le moteur à faible bruit assure un environnement d'atelier silencieux, avec un bruit inférieur à 60 dB en fonctionnement normal.
Configuration du poste de travail

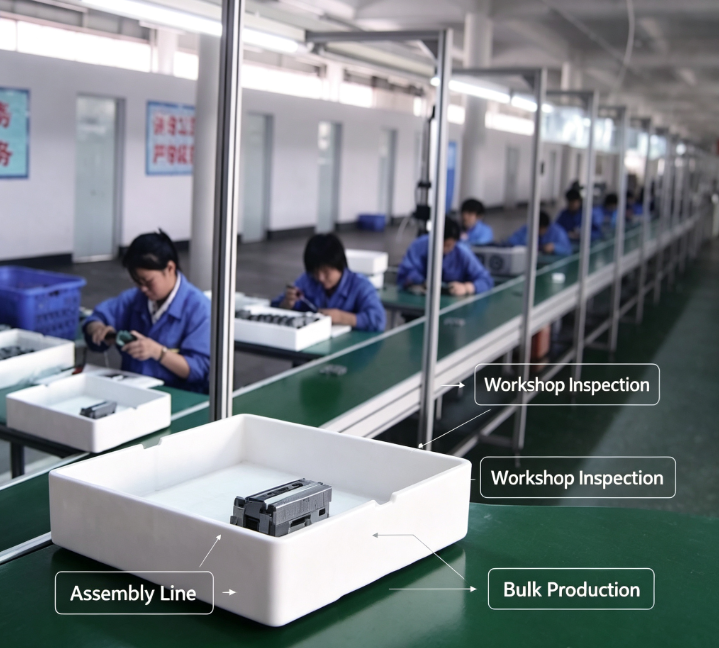

Chaque poste de travail est prévu pour l'assemblage manuel. Le dessus est équipé d'un cadre lumineux LED intégré pour fournir un éclairage doux suffisant pour le soudage, l'installation de petites pièces et l'inspection visuelle. Des accessoires optionnels peuvent être ajoutés : plateau de travail antistatique, panneau de suspension d'outils multi-trous, tiroir de rangement, prise de courant, connecteur de tuyau d'air, bouton d'arrêt d'urgence, capteur photoélectrique, support de boîte à matériaux.
Service de personnalisation
Nous prenons en charge la personnalisation complète de cette ligne d'assemblage : ✅ Longueur totale personnalisée, largeur de bande, hauteur de table de travail ✅ Postes de travail unilatéraux / bilatéraux personnalisés ✅ Ajout de tables antistatiques, d'étagères, de porte-outils, de prises de courant ✅ Changement du matériau de la bande en bande antistatique EPU si nécessaire ✅ Couleur personnalisée du profilé en aluminium et du cadre ✅ Modules de fonction spéciaux personnalisés pour votre processus de production
Avantages du produit
- Protection ESD fiable, conforme aux normes antistatiques de l'industrie électronique
- Cadre en aluminium modulaire, installation, démontage et déplacement faciles
- Régulation de vitesse progressive, transmission stable, faible taux de défaillance
- Conception de poste de travail humanisée pour réduire la fatigue des travailleurs
- Large compatibilité pour diverses procédures d'assemblage électronique
Spécifications et service après-vente

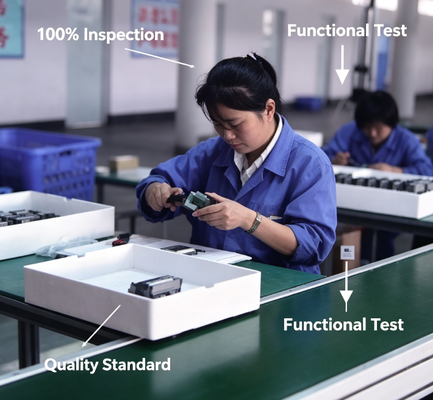

Nous fournissons un dessin d'installation complet et un manuel d'utilisation. Garantie de 12 mois pour l'ensemble de l'équipement. Support technique à vie pour le dépannage, la fourniture de pièces de rechange et la reconstruction de la ligne. Notre usine de production inspecte rigoureusement chaque ligne de convoyeur avant la livraison, teste les performances statiques et l'état de fonctionnement pour garantir une qualité stable.
Convient pour l'assemblage, le test et l'emballage de petits appareils électroménagers, de produits numériques, de connecteurs, de capteurs et d'autres produits électroniques.
Disposition de la ligne et service d'installation

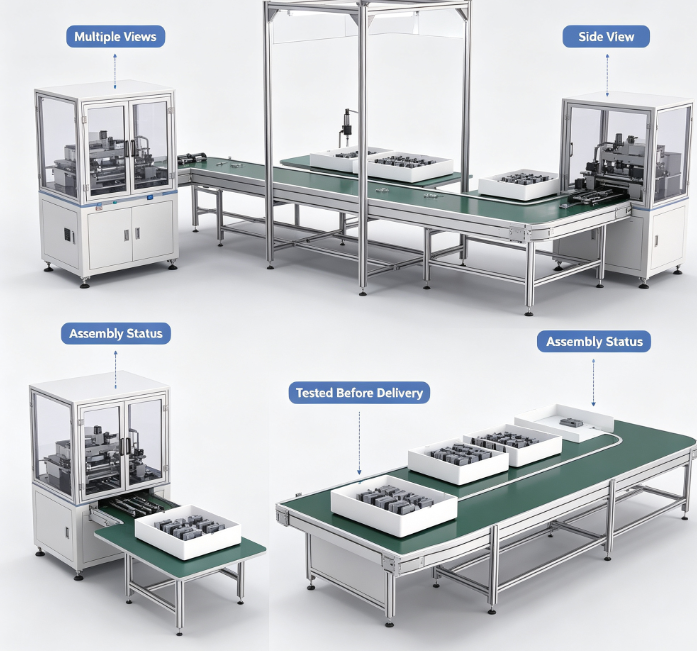

Les lignes de convoyeurs de bancs de travail sont disposées selon votre nombre de postes et les positions des opérateurs, et un dessin gratuit indique la hauteur du banc, la position de la ligne de bande, la bande de prises et les emplacements des barres lumineuses. Les sections modulaires en aluminium sont pré-percées de sorte que la ligne est assemblée, nivelée et mise en service rapidement, avec des conseils d'installation à distance.
Configuration de la vitesse, de l'entraînement et de la charge
Contrôle de convoyeur à vitesse variable de 0 à 5 m/min via un moteur réducteur avec contrôle par variateur de fréquence offre un réglage de convoyeur à vitesse variable par section. Les options de puissance du moteur d'entraînement 220V ou 380V correspondent à votre alimentation sur site, et l'arrêt du convoyeur en mode battement convient aux postes de travail de takt time.
Fonctionnement, maintenance et consommation d'énergie
La bande ESD et le cadre en aluminium produisent un fonctionnement de convoyeur à faible bruit, et le moteur économe en énergie maintient une faible consommation d'énergie sur deux équipes. L'accès facile à la maintenance du convoyeur comprend le réglage de la tension de la bande, le remplacement rapide de la bande et la disponibilité de pièces de rechange pour les bandes, les prises et les pièces de contrôle.
Certification, garantie et pièces de rechange
La ligne est produite sous un système de qualité ISO avec des rapports de résistance de surface ESD, des déclarations électriques et des listes de colisage fournies. Une garantie de 12 mois couvre le cadre, le moteur d'entraînement et les accessoires électriques avec un support de vérification ESD à distance.
Délai de livraison, conditions de commande et emballage
Commande minimum 1 jeu, personnalisation d'un jeu et marquage OEM de la ligne de convoyeur disponibles. Délai de livraison 15-20 jours avec une capacité de production mensuelle de 300 jeux, support de ligne d'assemblage à court délai sur demande. Emballage en caisse en bois d'exportation et chargement de conteneurs depuis notre propre ligne de production.
Application et adéquation à l'industrie
Conçu pour les postes de soudage et de test de lignes d'assemblage électronique, l'assemblage final de lignes d'assemblage d'appareils, le travail de modules de lignes de production de batteries et les bancs d'inspection de lignes de production de semi-conducteurs.
Configuration du poste de travail et ergonomie
Chaque poste de travail est livré avec des barres lumineuses LED, un ventilateur de refroidissement, une bande de prises de courant, un support de bac à pièces et un rail de suspension d'outils en option standard. La hauteur de travail est réglée entre 750 et 1100 mm pour une posture ergonomique de ligne d'assemblage, avec des pieds de convoyeur réglables en hauteur pour une correction fine.
Protection de sécurité et intégration de la ligne
Les cadres de banc utilisent des extrémités de convoyeur avec garde-corps de sécurité et une conception semi-fermée au-dessus du retour de bande, avec une protection contre les points de pincement à l'entraînement et des boutons d'arrêt d'urgence à chaque groupe de postes. La ligne offre une compatibilité avec les chemins de roulement pour les racks de composants, une connexion de tubes lean pour les tables latérales, et une documentation de convoyeur certifiée CE sur demande.
